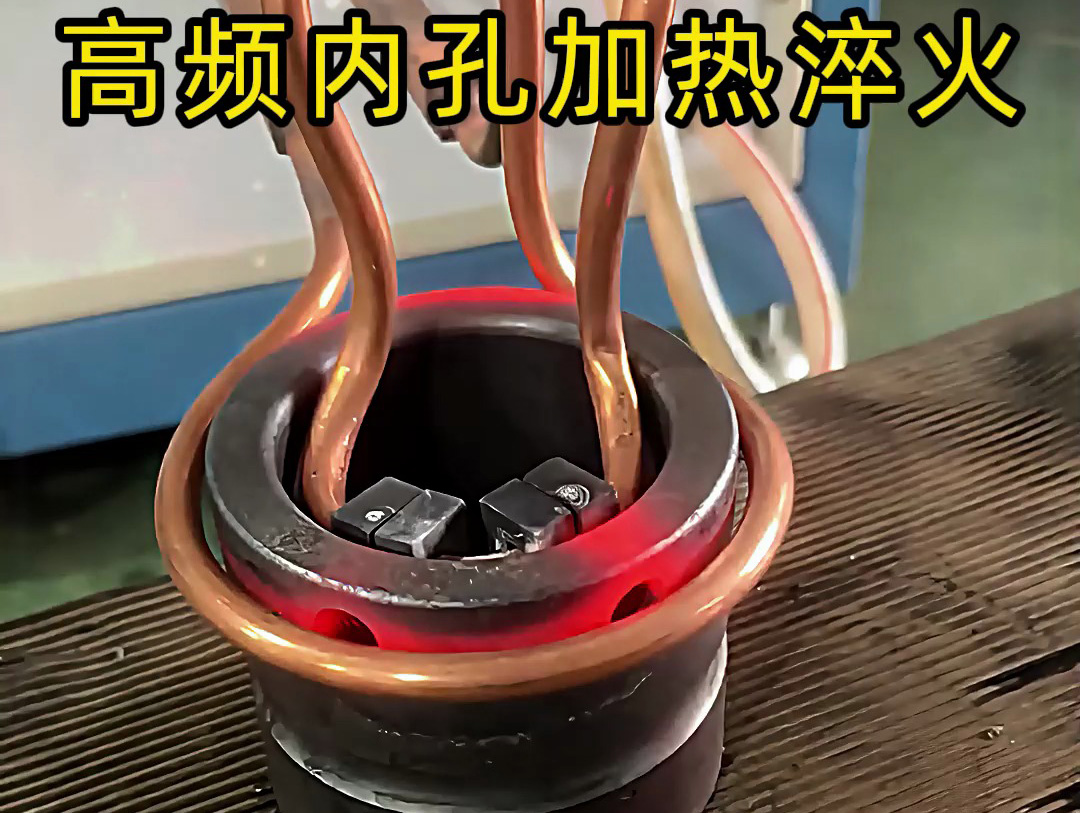

在機(jī)械制造領(lǐng)域，工件內(nèi)孔的耐磨性能直接影響設(shè)備的使用壽命與運行精度。高頻內(nèi)孔加熱淬火技術(shù)通過電磁感應(yīng)加熱原理，實現(xiàn)內(nèi)孔表面的局部強(qiáng)化，在不改變工件整體力學(xué)性能的前提下，將內(nèi)孔硬度提升至 50-60HRC，顯著延長其服役周期。作為高頻淬火設(shè)備生產(chǎn)廠家，我們可根據(jù)工件規(guī)格提供定制化工藝解決方案。
高頻電流（30-800KHz）通過特制內(nèi)孔感應(yīng)線圈時，產(chǎn)生交變磁場使內(nèi)孔表面產(chǎn)生渦流效應(yīng)，熱量集中于表層 0.5-3mm 區(qū)域（趨膚深度可控）。以 Φ50mm 的鑄鐵內(nèi)孔為例，設(shè)備可在 15 秒內(nèi)將表面溫度升至 850℃，隨即噴水淬火，形成馬氏體硬化層，而工件心部溫度保持在 200℃以下，避免整體淬火變形。
| 指標(biāo) | 高頻內(nèi)孔淬火 | 整體淬火 | 火焰表面淬火 |
|---|
| 硬化層深度 | 0.5-3mm（可調(diào)） | 全截面硬化 | 1-5mm（不均勻） |
| 變形量 | ≤0.05mm | ≥0.2mm | ≥0.1mm |
| 生產(chǎn)效率 | 單件 10-30 秒 | 單件 30 分鐘以上 | 單件 1-2 分鐘 |
| 能耗 | 0.1-0.3kWh / 件 | 1-2kWh / 件 | 0.5-1kWh / 件 |
某工程機(jī)械廠對 Φ80mm×1000mm 的 45# 鋼油缸內(nèi)孔進(jìn)行高頻淬火：
針對 GCr15 軸承套圈（內(nèi)徑 Φ30mm），采用超高頻（200KHz）加熱工藝：
預(yù)處理：內(nèi)孔去毛刺、油污清洗，粗糙度 Ra≤1.6μm；
參數(shù)調(diào)試：通過試樣確定最佳加熱時間、功率曲線（如分階段加熱避免過熱）；
后處理：提供回火工藝建議（180-200℃低溫回火消除應(yīng)力）。
免費試樣：客戶提供工件樣品，48 小時內(nèi)完成淬火效果測試（硬度檢測、金相分析）；
設(shè)備定制：根據(jù)產(chǎn)能需求提供單工位 / 多工位設(shè)備，支持 PLC 聯(lián)網(wǎng)控制；
售后保障：高頻電源保修 2 年，終身提供工藝參數(shù)優(yōu)化指導(dǎo)。
若您有具體的工件型號（如內(nèi)徑、材質(zhì)、硬度目標(biāo)），歡迎聯(lián)系我們獲取詳細(xì)的淬火工藝方案與設(shè)備配置建議，我們可根據(jù)實際需求提供從設(shè)備選型到批量生產(chǎn)的全流程技術(shù)支持。
粵公網(wǎng)安備 44190002003728號
